氣動執行器閥門的分類

氣動執行器球閥的結構原理基本上 [3]  根據一個拋光球芯(包括通道)包夾在兩個閥座這間(上游和下游)，球心的旋轉對流體進行攔截或流過球芯，上游和下游的壓差產生的力使球芯緊靠在下游閥座(浮動球結構)。這種情況下氣動執行器操作閥門的力矩是由球芯與閥座、閥桿與填料相互摩擦所決定的。力矩最大值發生在出現壓差且球芯在關閉位置向打開方向旋轉時。

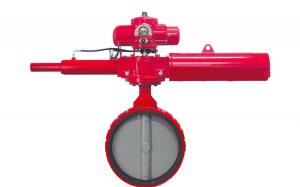

氣動執行器蝶閥的結構原理基本上 [4]  根據固定在軸心的蝶板。在關閉位置蝶板與閥座完全密封,當蝶板旋轉(繞著閥桿)后與流體的流向平行時，閥門處于全開位置。相反當蝶板與流體的流向垂直時，閥門處于關閉位置。氣動執行器操作蝶閥的力矩是由蝶板與閥座、閥桿與填料之間的磨擦所決定的，同時壓差作用在蝶板上的力也影響操作力矩如閥門在關閉時力矩最大，微小地旋轉后，力矩將明顯減小。
