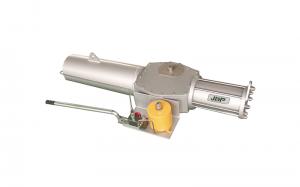

雙作用執行機構氣動執行器

氣動執行器的開關動作都通過氣源來驅動執行，叫做DOUBLE ACTING (雙作用)。

雙作用執行機構氣動執行器的選用以DA系列氣動執行器為例：

齒輪條式執行器的輸出力矩是活塞壓力(氣源壓力所供)乘上節圓半徑(力臂)所得。且磨擦阻力小效率高。順時針旋轉和逆時針旋轉時輸出力矩都是線性的。在正常操作條件下，雙作用執行機構的推薦安全系數為25-50%。

單作用執行機構氣動執行器

SPRINGRETURN (單作用)氣動執行器的開關動作只有開動作是氣源驅動，而關動作時彈簧復位。

以SR系列氣動執行器為例在彈簧復位的應用中，輸出力矩是在兩個不同的操作過程中所得，根據行程位置，每一次操作產生兩個不同的力矩值。

彈簧復位氣動執行器的輸出力矩由力(空氣壓力或彈簧作用力)乘上力臂所得第一種狀況：輸出力矩是由空氣壓力進入中腔壓縮彈簧后所得，稱為"空氣行程輸出力矩"在這種情況下，氣源壓力迫使活塞從0度轉向90度位置，由于彈簧壓縮產生反作用力。

力矩從起點時最大值逐漸遞減直至到第二種狀況：輸出力矩是當中腔失氣時彈簧恢復力作用在活塞上所得，稱為"彈簧行程輸出力矩"在這種情況下，由于彈簧的伸長，輸出力矩從90度逐漸遞減直0度如以上所述，單作用氣動執行器是根據在兩種狀況下產生一個平衡力矩的基礎上設計而成的。在每種情況下，通過改變每邊彈簧數量和氣源壓力的關系，有可能獲得不平衡力矩，在彈簧復位應用中可獲得兩種狀況：失氣開啟或失氣關閉。在正常工作條件下，彈簧復位氣動執行器的推薦安全系數為25-50%。
